低温贮罐调压阀调节

一、增压系统

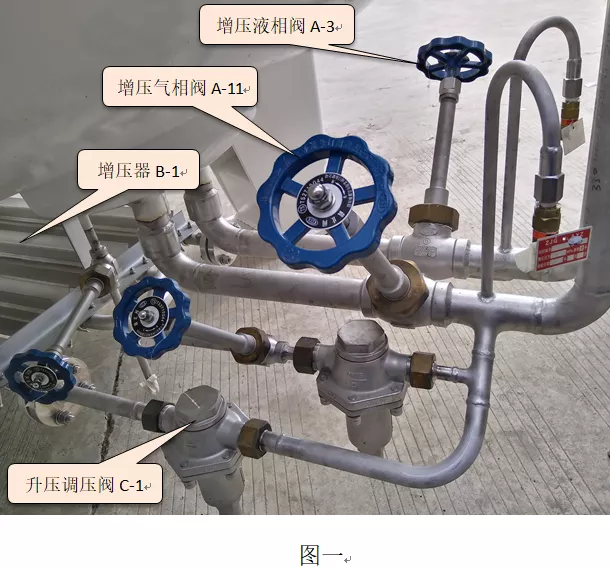

组成：图一为增压系统，位于贮罐的下部，由增压液相阀A-3、增压器B-1、升压调压阀C-1、增压气相阀A-11组成；

原理：
当贮罐压力低于升压调压阀C-1设定压力时，升压调压阀C-1开启，液体从贮罐底部流出，经过增压液相阀A-3、增压器B-1，由增压器吸热气化后变成气体，再经过增压气相阀A-11回到贮罐顶部气相空间，如此循环使罐内压力升高，直至罐内压力达到升压调压阀C-1设定压力后，升压调压阀关闭，完成自增压功能；
升压调压阀C-1的调节：

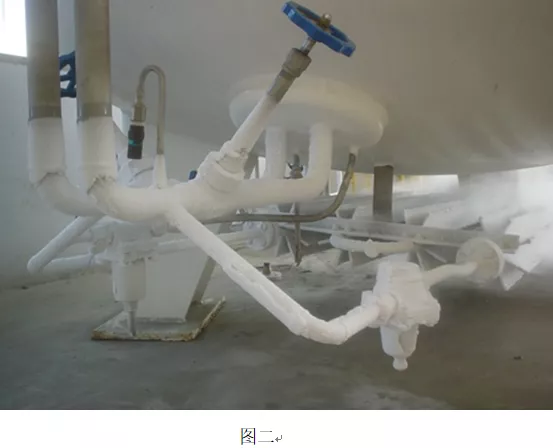

1、升压调压阀C-1用来设定贮罐压力，在增压液相阀A-3、增压气相阀A-11打开前提下，增压器B-1开始结霜（见图二），这是由于管路中有低温液体通过，吸热汽化后的气体回到贮槽内使压力升高；

2、增压结束时，增压器或管路开始化霜，此时压力表显示压力为升压调压阀C-1出厂时设定的压力；

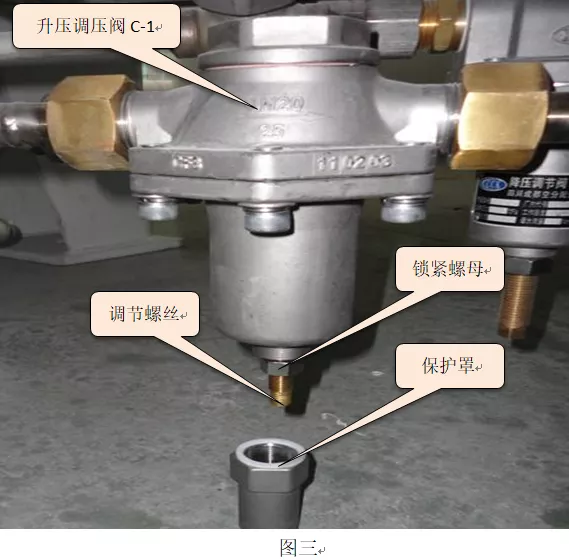

3、图三为升压调压阀，由锁紧螺母、调节螺丝等零件组成；如果此压力不满足使用要求，可将保护罩取下，松开锁紧螺母，然后将调节螺丝逆时针方向调节，逆时针调节（拧紧）螺丝1/2周，则增加设定压力约0.15Mpa ，反之则降低设定压力；
4、直至调到客户所需的压力后，将锁紧螺母锁紧，装上保护罩，升压调压阀调节完成

二、经济系统

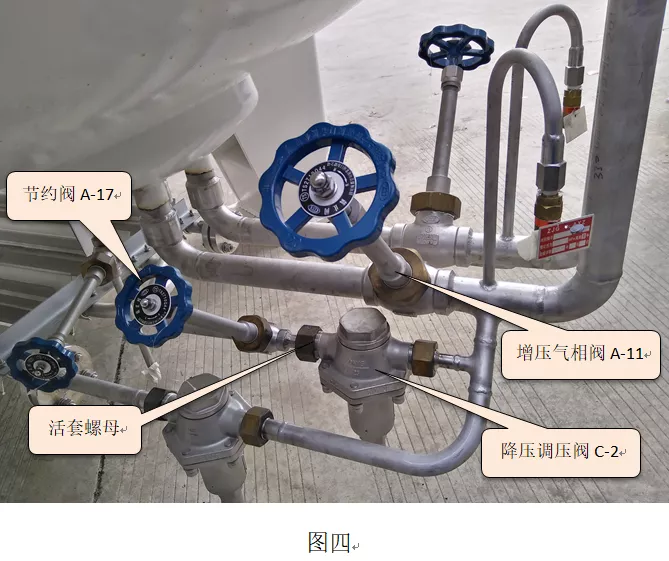

组成：图四为经济系统，由节约阀A-17、降压调压阀C-2及增压气相阀A-11组成；

原理：
当贮罐压力大于降压调压阀C-2设定压力时，降压调压阀C-2开启，贮罐上部气相空间的气体从增压气相阀A-11流出，通过降压调压阀C-2、节约阀A-17进入贮罐的出液管路，使罐内压力降低，直至罐内介质压力低于降压调压阀C-2设定值，降压调压阀C-2关闭，起到降压功能；
降压调压阀C-2的调节：
1、调节时，关闭增压液相阀A-3、增压气相阀A-11、节约阀A-17；
2、用扳手拆开靠近节约阀A-17一侧的活套螺母，打开增压气相阀（A-11）；
3、此时有气体从接口处排出，松开降压调压阀C-2上的锁紧螺母，将调节螺丝逆时针方向（拧紧）调节，直至从松开的活套接头处有微量气体漏出时，再将调节螺丝逆时针调节1/4周，此时不会有气漏出，将锁紧螺丝锁紧；
4、最后将拆开的活套螺母上紧，打开A-17阀，降压调压阀的调节完成。
注意：当C-1阀调节好后，可调节C-2阀，顺序不要颠倒，也不能仅仅只调节其中一只阀，否则将出现增压不停的现象。

转自中集圣达因，如有侵权请告知，谢谢！
